Abrichtspindeln – Präzision und Effizienz für perfekte Schleifergebnisse

Abrichtspindeln sind essenziell für präzises Abrichten von Schleifscheiben und sorgen für gleichmäßige Schleifprozesse mit höchster Genauigkeit. Je nach Anwendung stehen Ihnen bei uns verschiedene Bauarten mit Luft- oder Wasserkühlung sowie unterschiedliche Schmierungsarten zur Verfügung – für maximale Standzeit und Effizienz.
Unser Portfolio erkunden
Schleifspindel

Abrichtspindeln: Das gilt es zu wissen

Abrichtspindeln sind in verschiedenen Größen und Leistungsstufen erhältlich und werden je nach spezifischer Abrichtsituation ausgewählt. Entscheidend für die Wahl der richtigen Spindel sind Faktoren wie der benötigte Materialabtrag, die Schleifgenauigkeit und die Betriebsdauer. Grundsätzlich gibt es zwei Kühlvarianten für Abrichtspindeln: Luftgekühlte und wassergekühlte Modelle.

  • Luftgekühlte Abrichtspindeln eignen sich für Anwendungen mit geringer bis mittlerer Leistungsaufnahme. Sie sind kompakter, einfacher zu installieren und wartungsärmer.
  • Wassergekühlte Abrichtspindeln sind für Hochleistungsanwendungen ausgelegt, bei denen eine hohe Leistungsaufnahme erforderlich ist. Die Wasserkühlung sorgt für eine effiziente Wärmeableitung, verhindert Überhitzung und ermöglicht eine längere Standzeit der Spindel.

Für anspruchsvolle Schleifprozesse mit intensiver Beanspruchung oder hoher Drehzahl sind wassergekühlte Modelle die optimale Wahl, während luftgekühlte Spindeln eine effiziente Lösung für Standardanwendungen darstellen.

Unser Portfolio

Bei Steinmetz Schleiftechnik erhalten Sie Abrichtspindeln, die exakt auf Ihre Anwendung abgestimmt sind. Für maximale Schleifpräzision, lange Standzeiten und zuverlässige Prozesse – von der Kompaktspindel bis zur maßgeschneiderten Sonderanfertigung.

Kompakte Abrichtspindeln (Ø 42–58 mm)

Für beengte Einbauräume und Anwendungen mit geringem Leistungsbedarf. Diese Baugrößen sind optimal geeignet, wenn die Einbauverhältnisse in Ihrer Maschine wenig Spielraum lassen. Trotz kompakter Maße überzeugen diese Spindeln durch hohe Drehzahlen und präzisen Rundlauf. Einige Modelle sind optional mit Anschnitterkennung (z. B. Dittel-System) ausgestattet.

Typische Merkmale

  • Außendurchmesser: 42–58 mm
  • Drehzahlen bis zu 28.400 min⁻¹
  • Leistung: bis ca. 0,45 kW
  • Schmierung: Fettdauerschmierung
  • Kühlung: meist ohne oder Luftkühlung

Typische Baureihen

  • AS42x147F
  • AS58x94F
  • AS58x111

Einsatzbereiche

  • Werkzeugschleifen in kompakten Maschinen
  • Retrofit-Lösungen bei Platzmangel

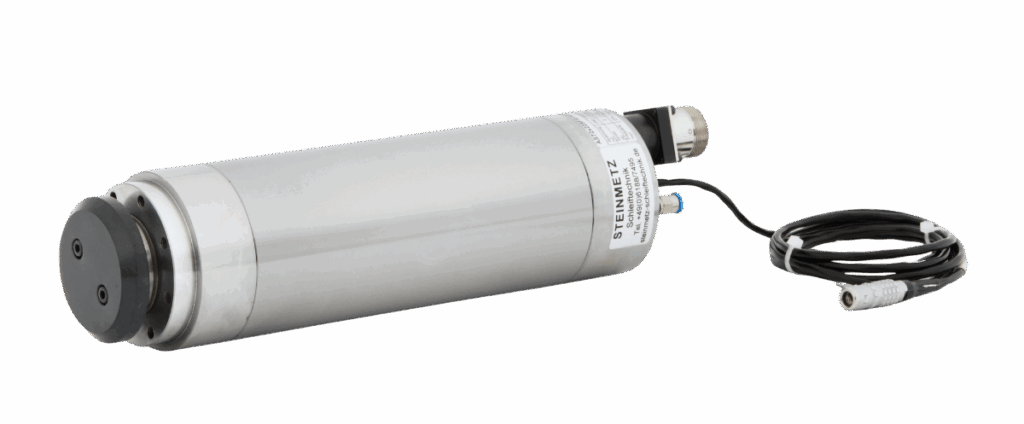

Mittlere Standardspindeln (Ø 72–100 mm)

Der Allrounder unter den Abrichtspindeln – für vielseitige Anwendungen. Diese Kategorie deckt ein breites Einsatzspektrum ab: vom Werkzeug- und Formenbau bis zur automatisierten Serienfertigung. Optional verfügbar mit Anschnitterkennung zur Prozessüberwachung.

Typische Merkmale

  • Außendurchmesser: 72–100 mm
  • Drehzahlen: bis zu 19.000 min⁻¹
  • Leistung: bis 1,2 kW
  • Kühlung: Luft oder Öl
  • Spannungen: 220–350 V
  • Anschnitterkennung über Dittel-System möglich

Typische Baureihen

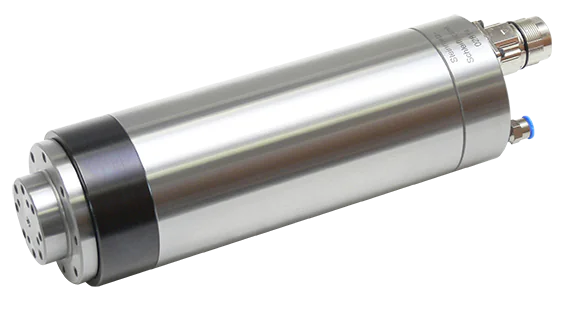

  • AS72x205F
  • AS72x220F
  • AS80x225F
  • AS90x250F
  • AS100x300F

Einsatzbereiche

  • Innen- und Außenrundschleifen
  • Form- und Profilschleifen
  • Serien- und Einzelteilfertigung

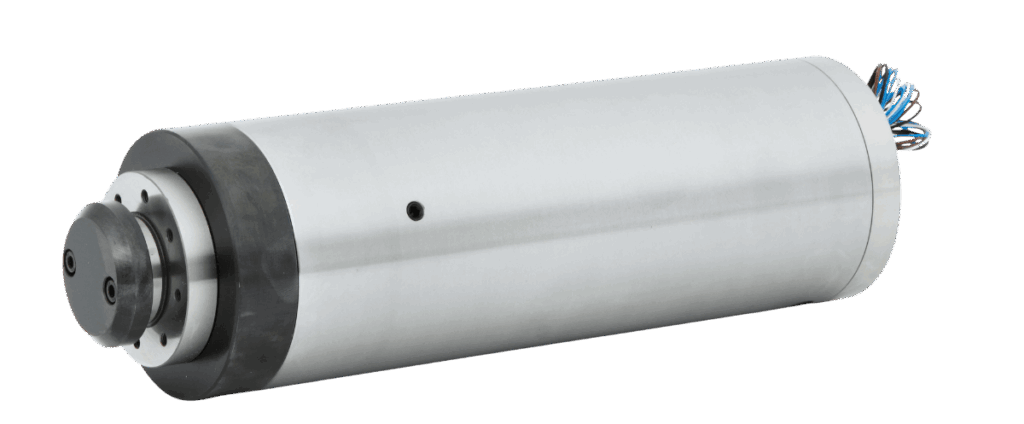

Hochleistungs-Abrichtspindeln (Ø 120 mm)

Für extreme Anforderungen in Dauerbetrieb und Serienfertigung. Diese Spindeln sind auf maximale Belastung ausgelegt – mit besonders stabiler Lagerung, hoher Kühlleistung und starker Motorisierung. Ideal für Anwendungen mit hohem Materialabtrag und langen Zykluszeiten.

Typische Merkmale

  • Außendurchmesser: 120 mm
  • Drehzahlen bis 9.720 min⁻¹
  • Dauerleistung bis 3,5 kW
  • Schmierung: Fettdauerschmierung
  • Kühlung: Luft oder Wasserkühlung

Typische Baureihen

  • AS120x320F
  • AS120x270F

Einsatzbereiche

  • Schleifzentren mit hohem Abtrag
  • Serienfertigung in harten Werkstoffen
  • Anwendungen mit kontinuierlichem Betrieb und engsten Toleranzen

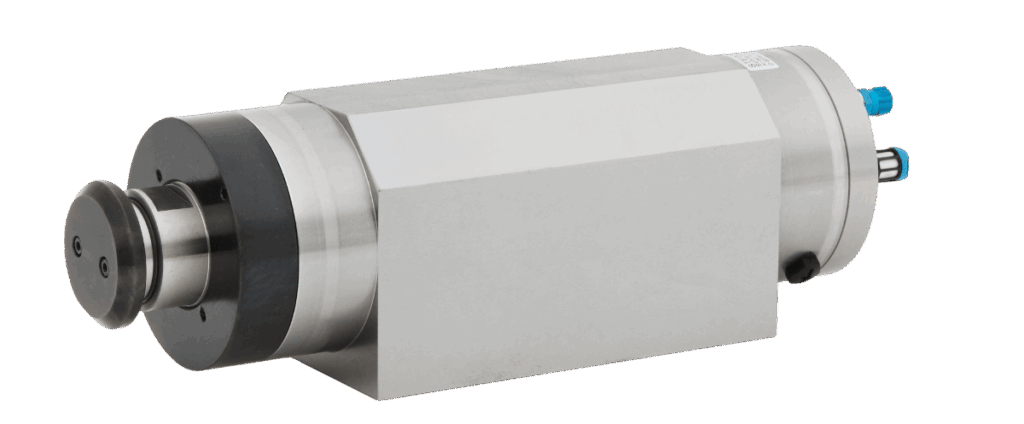

Sonderanfertigungen nach Kundenwunsch

Nicht jede Anwendung lässt sich mit einem Standardprodukt abdecken. Deshalb bieten wir Ihnen die Möglichkeit, Abrichtspindeln nach Ihren individuellen Vorgaben zu fertigen. Ob besondere Maße, andere Lagerungen, spezielle Anschlüsse oder alternative Spannsysteme – wir setzen Ihre Anforderungen um.

Mögliche Optionen

  • Individuelle Maße, Hülsenlängen oder Flansche
  • Sonderanschlüsse für Kühl- und Sperrluft
  • Antrieb über Riemenscheibe oder direkt
  • Ausführung mit oder ohne Sensorik
  • Anfertigung bereits ab kleinen Stückzahlen

Typische Beispiele

  • Spindel 139118: Ø 110 mm, 350 mm Hülsenlänge, Riemenantrieb
  • AS63x10F/001: Riemenantrieb, Labyrinthabdichtung
  • AS63x10Ö/001: Ölnebelschmierung, Ø 63 mm

Einsatzbereiche

  • Maschinenmodernisierung (Retrofit)
  • Sondermaschinenbau
  • Ersatzteilfertigung nicht mehr verfügbarer Spindeltypen

Zusatz-Features für Ihre Abrichtspindeln

Riemenantrieb verfügbar

Bei bestimmten Spindeltypen erfolgt der Antrieb nicht über einen integrierten Motor, sondern über ein externes Riemenrad. Diese Option ist vor allem bei Sonderanfertigungen relevant und bietet maximale Flexibilität für den Einbau in Sondermaschinen.

  • Verfügbar bei: Sonderanfertigungen
  • Vorteile: platzsparender Einbau, unabhängige Antriebsauslegung

Anschnitterkennung / Sensorik integrierbar

Für automatisierte Prozesse bieten wir Spindeln mit integrierter Sensorik (z. B. Dittel). Die Anschnitterkennung erhöht die Prozesssicherheit, ermöglicht reproduzierbare Schleifergebnisse und beugt Werkzeugverschleiß vor.

  • Optional bei: kompakten, Standard- und Hochleistungsspindeln
  • Systeme: Dittel-Sensorik (inkl. Micro-M-Sensor, Übertrager, Empfänger)
  • Vorteile: Prozesskontrolle, Sicherheit, Qualitätssicherung
Schleiftechnik

Ihre Vorteile bei Steinmetz Schleiftechnik

✔ Schnelle Verfügbarkeit – Angebote in 24h, Ersatzteile in 24-48h
✔ Höchste Qualität – Abrichtspindeln mit Genauigkeiten unter 2 µm
✔ Flexibilität – Auch Sonderanfertigungen in kleinen Stückzahlen
✔ Kompetenter Service – Reparaturen, Ersatzteile und individuelle Beratung

Jetzt die passende Abrichtspindel finden – oder individuelle Lösung anfragen!

Ganz gleich, ob Sie eine kompakte Abrichtspindel für beengte Einbauverhältnisse, ein leistungsstarkes Modell für den Dauereinsatz oder eine maßgeschneiderte Sonderanfertigung benötigen – bei Steinmetz Schleiftechnik finden Sie genau die Lösung, die zu Ihrer Anwendung passt.
Jetzt unverbindlich beraten lassen
