Aufnahmedorn – präzise Fixierung für störungsfreie Abrichtprozesse

Damit Ihre Diamantrolle exakt dort bleibt, wo sie soll: Unsere Aufnahmedorne sorgen für die stabile und spielfreie Aufnahme Ihrer Diamantrolle – ganz gleich, ob in Serienfertigung oder bei Sonderlösungen. Mit exakt abgestimmten Toleranzen, robusten Werkstoffen und individuell angepasster Geometrie sichern sie eine konstant hohe Bearbeitungsqualität.
Unser Portfolio erkunden
Aufnahmedorne

Was ist ein Aufnahmedorn – und wofür braucht man ihn?

Der Aufnahmedorn fixiert die Diamantrolle präzise in der Abrichtspindel und ist damit ein zentrales Bauteil für einen stabilen Abrichtprozess. Er überträgt die Rotationskraft verlustfrei auf das Abrichtwerkzeug und stellt sicher, dass dieses spielfrei und ohne Unwucht arbeitet.

Gerade bei hohen Drehzahlen, engen Toleranzen und langen Einsatzzeiten ist ein präzise gefertigter Dorn unverzichtbar. Er reduziert Verschleiß, verhindert Prozessschwankungen und sorgt dafür, dass Ihre Werkstücke konstant auf hohem Niveau gefertigt werden.

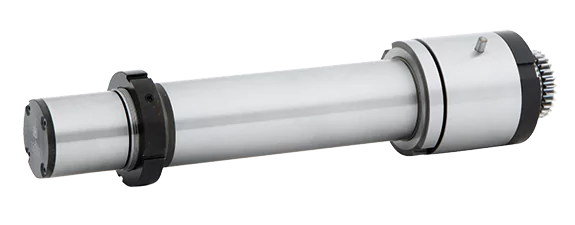

Aufnahmedorn von Steinmetz Schleiftechnik

Unsere Aufnahmedorne stehen für kompromisslose Passgenauigkeit, hohe Standzeiten und individuelle Fertigung nach Kundenwunsch. Jeder Dorn entsteht exakt nach Maß – entwickelt auf Basis Ihrer technischen Zeichnung oder nach gemeinsamer Auslegung mit unserem Team. Dabei setzen wir auf:

  • Sonderanfertigungen ab Stückzahl 1
  • Maßgeschneiderte Geometrien für Ihre Maschine
  • Ausführungen zylindrisch, konisch, Bajonett, Schnellwechsel oder Sonderaufnahme
  • Werkstoffe wie gehärteter Werkzeugstahl, optional mit Hartbeschichtung

Unsere Dorne integrieren sich nahtlos in Ihre Maschine und tragen zu stabilen, wirtschaftlichen Prozessen bei – egal ob Einzelstück, Kleinserie oder Retrofit-Lösung.

Funktionsweise und Besonderheiten unserer Aufnahmedorne

Unsere Aufnahmedorne sind exakt auf Ihre Spindel und das jeweilige Abrichtwerkzeug abgestimmt. Technisch ausgereift und praxisnah konstruiert, sorgen sie für eine dauerhafte und sichere Verbindung. Im Detail bedeutet das:

  • Spannungsfreie Passung: Reduziert mechanische Belastung und verhindert Verspannungen im Einsatz.
  • Definierte Toleranzklassen: Gewährleisten exakten Rundlauf und reproduzierbare Ergebnisse.
  • Optimierte Kontaktflächen: Minimieren Mikrobewegungen und sichern eine gleichmäßige Kraftübertragung.
  • Flexible Schnittstellen: Integration form- oder kraftschlüssiger Verbindungen, auch mit Schnellspann- oder Adaptersystemen.

Besonders wichtig für das Abrichten mit Diamantrolle ist die Laufruhe. Unsere Aufnahmedorne sind deshalb mit einer hochpräzisen Lagerung ausgestattet, die speziell für diesen Einsatzbereich entwickelt wurde. Die Kombination aus exakter Geometrie und hochwertiger Fertigung sorgt für minimale Toleranzen – mit einem maximalen Rund- und Planlaufabweichung von nur 2 µm.

Ein Rund- und Planlauf unter 0,002 mm in radialer und axialer Richtung bildet die Grundlage für ein wirtschaftliches, prozessstabiles Abrichten. Dadurch werden sowohl die Diamantrolle als auch die Spindel geschont und gleichzeitig höchste Formgenauigkeit am Werkstück erzielt.

Produktvorteile unserer Aufnahmedorne

Individuell gefertigt

Unsere Aufnahmedorne entstehen nicht nach Schema F, sondern auf Basis konkreter Maschinenzeichnungen oder technischer Anforderungen aus Ihrem Betrieb. Wir analysieren Einbausituation, Werkzeugaufnahme und Betriebsbedingungen und entwickeln daraus eine passgenaue Lösung – millimetergenau abgestimmt.

Höchste Fertigungstoleranzen

Für stabile Prozesse im Abrichten ist exakte Wiederholgenauigkeit entscheidend – vor allem bei hohen Drehzahlen und harten Werkstoffen. Unsere Dorne werden mit Parallelitäts- und Rundlaufgenauigkeiten von unter 0,001 mm gefertigt. Diese Präzision stellt sicher, dass das Werkzeug ohne Unwucht läuft und der Abrichtprozess konstant und verschleißarm bleibt – selbst über lange Zyklen hinweg.

Robuste Ausführung

Wir verwenden ausschließlich gehärteten, vergüteten Werkzeugstahl, der auch unter Dauerbelastung formstabil bleibt. Bei besonders abrasiven Anwendungen kommen zusätzliche Hartbeschichtungen zum Einsatz, die Oberflächenverschleiß und Kerbwirkungen effektiv verringern. Das Ergebnis: ein langlebiger Dorn mit hoher Maßhaltigkeit, der auch im 3-Schicht-Betrieb zuverlässig funktioniert.

Kompatibilität

Unsere Aufnahmedorne fügen sich präzise in bestehende Maschinengeometrien ein – unabhängig vom Hersteller. Dabei berücksichtigen wir unterschiedliche Flanschaufnahmen, Klemmmechanismen und Sonderformen. Auch bei beengten Platzverhältnissen konstruieren wir so, dass sich der Dorn ohne bauliche Änderungen in Ihre Maschine einbauen lässt.

Nutzenvorteile für Ihre Anwendung

Mehr Prozesssicherheit

Ein gleichmäßiger Rundlauf des Abrichtwerkzeugs reduziert Toleranzabweichungen auf ein Minimum. Dadurch entstehen weniger fehlerhafte Werkstücke, die Maßhaltigkeit bleibt konstant und Ihre Qualitätskontrolle wird entlastet. Das Ergebnis: eine höhere Fertigungssicherheit und reduzierte Stillstandszeiten durch Nacharbeit oder Werkzeugversagen.

Weniger Werkzeugwechsel

Dank exakter Passung und optimierter Flächenpressung verringert sich der Verschleiß der Diamantrolle und der Dornaufnahme. Das schont nicht nur die eingesetzten Werkzeuge, sondern verlängert auch die Wartungsintervalle Ihrer Maschinen. Für Sie bedeutet das: weniger Maschinenstillstand, geringere Ersatzteilkosten und eine bessere Planungssicherheit.

Schnellere Rüstzeiten

Optional realisieren wir Dornsysteme mit integrierter Schnellwechselfunktion – zum Beispiel über Kupplungsanbindung mit definiertem Anschlag. Die Hydrodehnspanntechnik auf der Aufnahmedorn-Welle hilft auch die Diamantrolle in kürzester Zeit zu tasuchen. Diese Lösungen reduzieren die Rüstzeit erheblich, insbesondere bei häufig wechselnden Abrichtwerkzeugen. Ein echter Effizienzvorteil in der Serienfertigung oder bei kurzen Losgrößen.

Langfristige Flexibilität

Unsere Aufnahmedorne lassen sich auch dann weiterverwenden, wenn sich Anforderungen im Betrieb verändern – etwa durch neue Werkzeuge, Maschinenumbauten oder geänderte Produktionsprozesse. Dank modularer Auslegung und durchdachter Konstruktion behalten Sie Ihre Investition und passen sie mit geringem Aufwand an. Das erhöht die Nutzungsdauer und senkt langfristig Ihre Betriebskosten.
