Schleifspindel von Steinmetz Schleiftechnik
Das Herzstück der Schleifmaschine: Die Schleifspindel
Die Schleifspindel ist das zentrale Bauteil, wenn es um präzise und wiederholgenaue Schleifprozesse geht. Sie überträgt die Antriebskraft kontrolliert auf das Schleifwerkzeug und sorgt dafür, dass jede Umdrehung exakt sitzt. Entscheidend ist dabei nicht nur die Drehzahl, sondern vor allem die Laufruhe, die thermische Stabilität und die absolute Rundlaufgenauigkeit – bei uns unter 2 µm.
Was unsere Schleifspindeln besonders macht: Sie werden so konstruiert, dass sie sich exakt in Ihre Maschine integrieren lassen – egal ob Retrofit oder Neuentwicklung. Kompakt, leistungsstark und exakt auf Ihre Anforderungen abgestimmt.
Portfolio: Unsere Schleifspindeln im Detail
Ob präzise Innenbearbeitung, kraftvolle Außenbearbeitung oder hochautomatisierte Serienprozesse – unsere Schleifspindeln bieten die passende Lösung für unterschiedlichste Anwendungen. Jede Spindel ist ein robust konstruiertes System aus optimaler Werkzeugaufnahme, langlebiger Lagerung und wartungsarmer Schmierung – konzipiert für maximale Performance und Prozesssicherheit.
Riemengetriebene Schleifspindeln
Unsere riemengetriebenen Schleifspindeln bieten hohe Drehzahlen, zuverlässige Kraftübertragung und flexible Einbaumöglichkeiten – ideal für klassische Schleifmaschinen und moderne Fertigungszellen. Sie sind wartungsarm dank Fettdauerschmierung und in zahlreichen Bauformen erhältlich.
Mit kegliger Werkzeugaufnahme
Kraftschlüssige Verbindung, hohe Rundlaufgenauigkeit und robuste Bauweise für Außenbearbeitungen.
- Drehzahl: bis 20.000 min⁻¹
- Steifigkeit radial: 135,2–310,2 N/µm
- Steifigkeit axial: 67,6–155,1 N/µm
- Ø60–120 mm, verschiedene Längen verfügbar
- Schmierung: Fettdauerschmierung
Mit HSK-Aufnahme
Schnelle Wechsel, hohe Präzision – ideal für automatisierte Prozesse.
- Drehzahl: bis 18.000 min⁻¹
- HSK-C40 bis HSK-C63
- Steifigkeit radial: bis 421,8 N/µm
- Steifigkeit axial: bis 254,3 N/µm
Sonderlösungen
Individuelle Anpassung von Geometrie, Drehzahl und Schnittstelle – etwa für Felgen, Zündkerzen oder Glasbearbeitung.

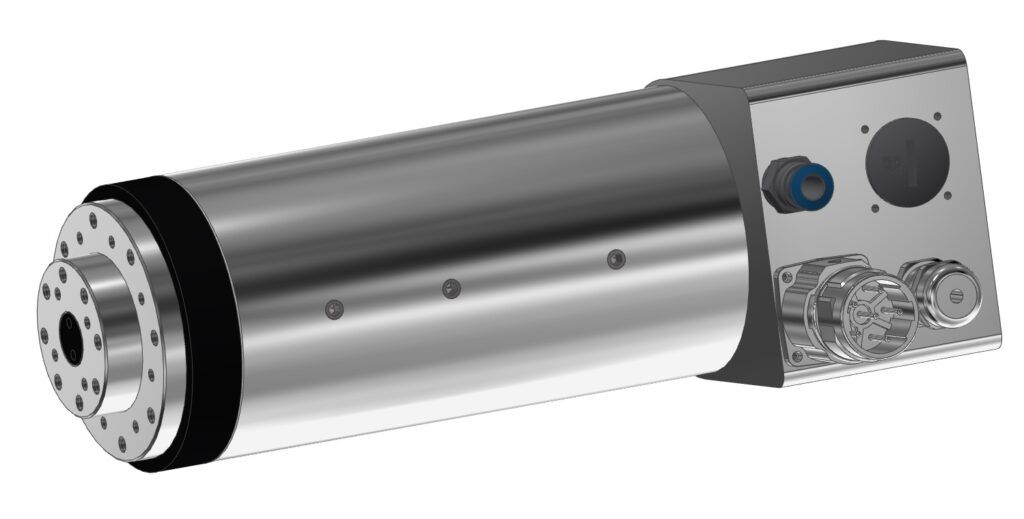

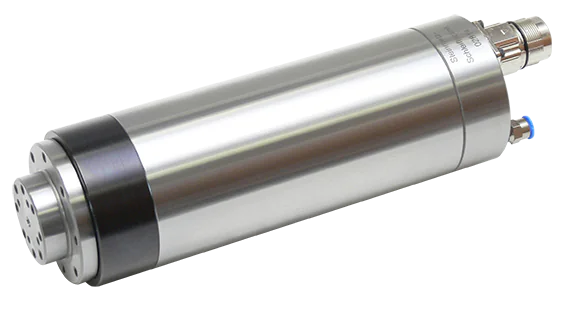

Motorschleifspindeln
Unsere Motorspindeln vereinen Antrieb und Spindel in einer kompakten, leistungsstarken Einheit – ideal für Serienprozesse, hohe Drehmomente und enge Einbauräume. Durch integrierte Wasserkühlung und Fettdauerschmierung erreichen sie eine hohe Lebensdauer bei minimalem Wartungsaufwand.
Mit kegliger Werkzeugaufnahme
Für klassische Schleifanwendungen mit zuverlässiger Werkzeugspannung.
- Drehzahl: bis 3.000 min⁻¹
- Leistung: bis 5,5 kW
- Steifigkeit radial: bis 310,2 N/µm
- Steifigkeit axial: bis 155,1 N/µm
- Schmierung: Fettdauerschmierung
Mit HSK-Aufnahme
Perfekt für automatisierte Systeme – kurze Rüstzeiten, hohe Wechselgenauigkeit.
- HSK-C40 bis C63
- Drehzahl: bis 3.000 min⁻¹
- Steifigkeit radial: bis 421,8 N/µm
- Steifigkeit axial: bis 254,3 N/µm
- Wasserkühlung serienmäßig
Innenschleifspindeln
Speziell für das Innenrundschleifen entwickelt: Unsere Innenschleifspindeln überzeugen durch kompakte Bauweise, präzise keramische Lager und hohe Drehzahlen – ideal für Anwendungen mit engen Einbaubedingungen und höchsten Toleranzanforderungen.
- Drehzahl: bis 29.000 min⁻¹
- Ø60–120 mm, Länge bis 1200 mm
- Steifigkeit radial: bis 380,2 N/µm
- Steifigkeit axial: bis 76,4 N/µm
- Keramische Spindellager, Fettdauerschmierung
Außenschleifspindeln
Für klassische Außenrundbearbeitung mit hoher Belastung und besten Ergebnissen bei Rundlauf und Oberflächengüte.
- Varianten: Riemengetrieben oder motorisiert
- Werkzeugaufnahme: Kegelig oder HSK
- Steifigkeit radial: bis 421,8 N/µm
- Drehzahl: bis 22.000 min⁻¹
- Sonderlösungen z. B. für das Schleifen von Glasschirmen oder großvolumige Werkstücke
Wo unsere Schleifspindeln zum Einsatz kommen
Ob Feinschliff im Formenbau oder Vollgas in der Serienfertigung – unsere Schleifspindeln beweisen ihre Stärke dort, wo jede Mikrometerabweichung zählt, unter anderen bei:
- Werkzeug- und Formenbau: für exakte Konturen und Wiederholgenauigkeit
- Serienfertigung: besonders bei hohen Stückzahlen und engen Toleranzen
- Maschinenmodernisierung (Retrofit): zur Optimierung bestehender Anlagen
- Lohnfertigung: wenn Flexibilität und Qualität gefragt sind
So profitieren Sie von unseren Schleifspindeln
Messbare Präzision
Unsere Schleifspindeln erreichen eine Rundlaufgenauigkeit von unter 2 µm. Dadurch bleibt die Werkzeugbahn konstant stabil – unabhängig von Drehzahl, Temperatur oder Bearbeitungsdauer.
Effiziente Laufruhe
Die speziell abgestimmte Lagertechnik reduziert Schwingungen und minimiert Unwuchten im Betrieb. Das verlängert nicht nur die Lebensdauer Ihrer Werkzeuge, sondern verbessert auch die Schleifqualität spürbar – gerade bei feinfühligen Materialien oder engen Toleranzen.
Platzsparende Bauweise
Durch ihre schlanke Bauform lassen sich unsere Schleifspindeln auch dort einsetzen, wo Standardlösungen an ihre Grenzen stoßen. Ideal für Retrofit-Projekte oder kompakte Maschinenkonzepte, bei denen jeder Millimeter zählt.
Flexible Kühlung und Schmierung
Wir bieten Luft-, Wasser- oder Ölnebelschmierung abgestimmt auf Ihre thermischen und prozesstechnischen Anforderungen. Das sorgt für konstante Betriebstemperaturen, schützt die Lager und steigert die Gesamtlebensdauer Ihrer Spindel.
Langlebige Ausführung
Unsere Schleifspindeln sind für den Langzeiteinsatz unter hoher Last entwickelt. Robuste Komponenten, abgestimmte Dichtsysteme und präzise Fertigung garantieren einen wartungsarmen Betrieb – auch im 3-Schicht-Betrieb.
Anpassbare Integration
Ob besondere Flanschgeometrie, Einbaumaße oder Werkzeugaufnahme – wir passen jede Spindel exakt an Ihre Anforderungen an. Auch in kleinen Stückzahlen realisieren wir Sonderlösungen, die sich nahtlos in Ihre Maschine einfügen.
Das bieten wir Ihnen bei Steinmetz Schleiftechnik
Technische Beratung auf Augenhöhe
Unsere Spindeltechniker sprechen Ihre Sprache. Gemeinsam finden wir die optimale Lösung – schnell, direkt und praxisnah.
Konstruktion nach Maß
Wir prüfen die Machbarkeit und entwickeln exakt das, was Ihr Prozess braucht. Keine Kompromisse, keine Standards von der Stange.
Reaktionszeiten, die wirken
Angebote erhalten Sie innerhalb von 24 Stunden. Auch im Servicefall liefern wir Ersatzteile und Reparaturen binnen 24–48 Stunden.
Individuelle Fertigung
Ob Einzelstück oder Kleinserie – wir realisieren Sonderanfertigungen flexibel. Sensorik, Kühlung oder spezielle Geometrien integrieren wir exakt nach Ihren Vorgaben.
Jetzt die passende Schleifspindel finden – oder individuelle Lösung anfragen!
Ganz gleich, ob Sie eine kompakte Schleifspindel für beengte Einbauverhältnisse, ein leistungsstarkes Modell für den Dauereinsatz oder eine maßgeschneiderte Sonderanfertigung benötigen – bei Steinmetz Schleiftechnik finden Sie genau die Lösung, die zu Ihrer Anwendung passt.
