Außenschleifspindel von Steinmetz – Wenn jede Umdrehung zählt
Jede Rundung zählt: Unsere Außenschleifspindeln sorgen für messbare Präzision, stabile Prozesse und lange Standzeiten – auch bei hoher Last. Ob Serienfertigung oder Sonderlösung: Wir liefern Spindeln, die ab der ersten Umdrehung überzeugen.
Außenschleifspindel – Schlüsselkomponente für präzises Außenrundschleifen
Die Außenschleifspindel ist mehr als nur ein Antrieb: Sie ist das zentrale Element, wenn es um Maßhaltigkeit, Oberflächenqualität und Prozesssicherheit beim Außenrundschleifen geht. Ihre Aufgabe ist es, das Schleifwerkzeug absolut spielfrei und vibrationsarm zu rotieren – auch bei hohen Drehzahlen und Dauerbelastung.
Im Unterschied zur Innenschleifspindel arbeitet sie mit höheren Drehmomenten und längeren Kontaktzonen – was höchste mechanische Stabilität voraussetzt. Bereits kleinste Rundlauffehler wirken sich unmittelbar auf die Qualität des Werkstücks aus. Deshalb ist die Spindel entscheidend dafür, ob Form- und Lagetoleranzen eingehalten werden – oder nicht.
Unsere Außenschleifspindeln – durchdacht konstruiert für Ihre Herausforderung
Im Bereich Außenschleifen bietet Steinmetz Schleiftechnik verschiedene Lösungen, die exakt auf industrielle Anforderungen abgestimmt sind – vom Einzelbauteil bis zum modularen Schleifsystem.

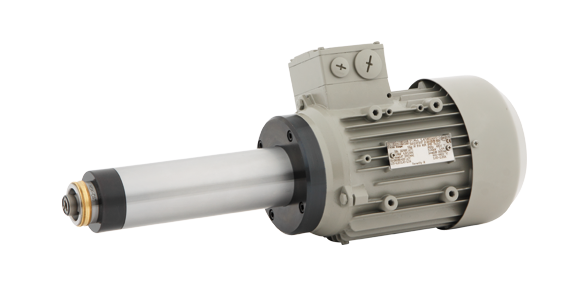

Unsere Motorspindeln
Unsere Motorspindeln vereinen Antrieb und Spindel in einer kompakten, leistungsstarken Einheit – ideal für Serienprozesse, hohe Drehmomente und enge Einbauräume. Durch integrierte Wasserkühlung und Fettdauerschmierung erreichen sie eine hohe Lebensdauer bei minimalem Wartungsaufwand.
Mit kegliger Werkzeugaufnahme
Für klassische Schleifanwendungen mit zuverlässiger Werkzeugspannung.
- Drehzahl: bis 3.000 min⁻¹
- Leistung: bis 5,5 kW
- Steifigkeit radial: bis 310,2 N/µm
- Steifigkeit axial: bis 155,1 N/µm
- Schmierung: Fettdauerschmierung
Mit HSK-Aufnahme
Perfekt für automatisierte Systeme – kurze Rüstzeiten, hohe Wechselgenauigkeit.
- HSK-C40 bis C63
- Drehzahl: bis 3.000 min⁻¹
- Steifigkeit radial: bis 421,8 N/µm
- Steifigkeit axial: bis 254,3 N/µm
- Wasserkühlung serienmäßig

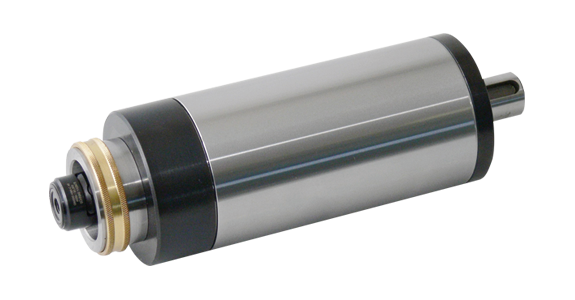

Riemengetriebene Schleifspindel
Unsere riemengetriebenen Schleifspindeln bieten hohe Drehzahlen, zuverlässige Kraftübertragung und flexible Einbaumöglichkeiten – ideal für klassische Schleifmaschinen und moderne Fertigungszellen. Sie sind wartungsarm dank Fettdauerschmierung und in zahlreichen Bauformen erhältlich.
Mit kegliger Werkzeugaufnahme
Kraftschlüssige Verbindung, hohe Rundlaufgenauigkeit und robuste Bauweise für Außenbearbeitungen.
- Drehzahl: bis 20.000 RPM
- Ø32–200mm, verschiedene Längen verfügbar
- Schmierung: Fettdauerschmierung oder Öl-Luftschmierung für hohe Drehzahlen
Mit HSK-Aufnahme
Schnelle Wechsel, hohe Präzision – ideal für automatisierte Prozesse.
- Drehzahl: bis 20.000 min⁻¹
- HSK-C40 bis HSK-C100
Sonderanfertigungen
Nicht jede Schleifaufgabe lässt sich mit einer Standardspindel lösen. Deshalb fertigen wir bei Steinmetz Schleiftechnik auch individuelle Sonderausführungen – exakt angepasst an Ihre Maschine, Ihr Werkstück und Ihre Prozessbedingungen. Ob kompakter Einbauraum, spezielle Werkzeugaufnahme oder extreme Belastungsanforderungen: Unsere Sonderanfertigungen zeigen, was technisch möglich ist.
Technische Übersicht
| Merkmal | MSP100X400F/006 (Rundtisch) | Spindeleinheit für Optiklinsen | Motorspindel für Glasschirme | SP46X100F/002 (Felgen) | SP114,3×317,5 (Zündkerzen) |
| Ø Hülse | 100 mm | 60 mm | 120 mm | 46 mm | 114,3 mm |
| Länge | 400 mm | 160 mm | 400 mm | 100 mm | 317,5 mm |
| Aufnahme | Kegel Ø 35, 1:10 | Spannzange 314 A (W10) | Zylindrisch (Topfscheibe) | Kegel Ø 24, 3,5:12 | Kegel Ø 41,275, 7:24 |
| Schmierung | Fettdauerschmierung | Fettdauerschmierung | Fettdauerschmierung | Fettdauerschmierung | Fettdauerschmierung |
| Drehrichtung | Rechts-Linkslauf | Rechts-Linkslauf | Rechts-Linkslauf | Rechts-Linkslauf | Rechts-Linkslauf |
| Max. Drehzahl | 6.000 min⁻¹ | 6.000 min⁻¹ | 3.000 min⁻¹ | 22.000 min⁻¹ | 11.000 min⁻¹ |
Produktvorteile unserer Außenschleifspindeln
Präzision, die nachweisbar ist
Unsere Spindeln bieten eine garantierte Rundlaufgenauigkeit von unter 2 µm. Das bedeutet: selbst bei empfindlichen Oberflächen oder komplexen Außenkonturen bleibt die Maßhaltigkeit stabil – vom ersten bis zum tausendsten Werkstück.
Konstante Leistung auch unter Belastung
Wir setzen auf vorgespannt gelagerte Systeme mit hoher Steifigkeit – axial wie radial. Damit bleibt die Spindel auch bei hohen Vorschüben, langen Bearbeitungszeiten oder kritischen Materialien ruhig und präzise.
Wartungsarm – mit maximaler Standzeit
Dank unserer Fettdauerschmierung entfällt die regelmäßige Wartung. Es entstehen keine Stillstände durch Ölwechsel oder Nachschmierung. Das reduziert Ihre Betriebskosten und minimiert das Risiko von Schmierstoffeintrag in die Bearbeitungszone.
Maßgeschneiderte Passform
Egal ob Retrofit oder Neuanlage – jede Spindel wird exakt für Ihren Maschinenaufbau gefertigt. Anschlussmaße, Flanschformen, Werkzeugaufnahme: Alles wird individuell abgestimmt, damit Sie nicht umbauen müssen – sondern einfach starten können.
Wie Sie konkret profitieren
- Reduzierter Ausschuss: Geringere Rundlaufabweichung bedeutet: weniger Toleranzverletzungen, weniger Ausschuss, weniger Nacharbeit.
- Produktionssicherheit: Unsere Spindeln sind für den Dauerbetrieb ausgelegt – thermisch stabil und mechanisch belastbar. Das reduziert Ausfallzeiten spürbar.
- Kurze Anlaufphasen: Die hohe Wiederholgenauigkeit sorgt dafür, dass Prozesse schneller stabil laufen – ideal für Serienfertigung.
- Echte Flexibilität: Sie brauchen eine Spindel mit Sonderaufnahme, ungewöhnlichen Abmessungen oder spezifischem Anschluss? Wir liefern Einzelstücke mit Serienreife – auf Wunsch auch in 5 Tagen.
Typische Einsatzbereiche unserer Spindeln
Unsere Außenschleifspindeln bewähren sich überall dort, wo Präzision, Prozesssicherheit und Anpassungsfähigkeit gefragt sind:
- Werkzeug- und Formenbau: Für komplexe Außenkonturen und hohe Formgenauigkeit – auch bei anspruchsvollen Materialien.
- Automobil- und Luftfahrtindustrie: Zum Schleifen sicherheitskritischer Bauteile mit enger Toleranz – zuverlässig und prozesssicher im Serieneinsatz.
- Medizintechnik: Für die präzise Bearbeitung sensibler Werkstoffe – gratfrei, maßhaltig, wiederholgenau.
- Maschinenbau & Retrofit: Ideal zur Nachrüstung oder im Sondermaschinenbau – exakt anpassbar an vorhandene Einbauräume und Schnittstellen.
Unsere Leistungen – schnell, lösungsorientiert, individuell
Technische Beratung mit klarer Aussagekraft
Sie schicken uns Ihre Zeichnung, wir prüfen die Machbarkeit – und sagen Ihnen, was realistisch ist. Keine Vertröstungen, sondern klare Empfehlungen basierend auf jahrzehntelanger Erfahrung in der Spindeltechnik.
Konstruktion & Fertigung nach Maß
Egal ob Umbau, Ersatzteil oder Neuprojekt: Wir entwickeln die Spindel so, dass sie exakt in Ihr System passt. CAD-Schnittstellen, abgestimmte Lagerungen und passende Dichtsysteme inklusive.
Spindelreparaturen mit Originalpräzision
Ob eigene Produkte oder Fremdfabrikate: Wir reparieren Schleifspindeln aller Marken – schnell, präzise und mit dokumentierter Wiederherstellung der Rundlaufgenauigkeit. Bei Bedarf auch mit Ersatzteilen aus eigener Fertigung.
Ersatzteilversorgung in Rekordzeit
Viele kritische Komponenten haben wir vorrätig. Ersatzteile gehen bei Bedarf innerhalb von 24–48 Stunden raus – damit Ihre Produktion nicht stehen bleibt.
Jetzt die passende Außenschleifspindel finden – oder individuelle Lösung anfragen!
Sie haben bereits eine Zeichnung? Oder brauchen Unterstützung bei der Auslegung? Sprechen Sie uns an – wir melden uns innerhalb von 24 Stunden mit einer konkreten Lösung. Ohne Standardbausteine, sondern exakt abgestimmt auf Ihre Anwendung.
